Затворы поворотные дисковые ПТ 99052 (99052-1000), 99055, 99056, 99007, 99097.

Затворы поворотные дисковые ПТ 99052 (99052-1000), 99055, 99056, 99007, 99097
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

DN 400…2000 ММ
PN 0,25…1,6 МПА
СТАНДАРТ: ГОСТ

Основные преимущества ООО НПО «СпецНефтеМаш»:

  • трубопроводная арматура поставляется комплексно;
  • вся продукция проходит контроль качества;
  • выгодная ценовая политика от производителей.

Назначение

Затворы поворотные дисковые ПТПА используются как запорная арматура на трубопроводах с нетоксичными жидкостями и газами: паром, водой (технической, питьевой, морской), воздухом с температурой не более 150 градусов Цельсия. Это обосновывается влиянием на материал, из которого изготовлены основные детали изделия. В индивидуальных случаях возможно производство затворов для нефтепродуктов.

В основном, изделие эксплуатируется в трубопроводах большого диаметра - от 400 до 2000мм и небольших давлениях - от 0,25 до 2,5 Мпа.

Данные затворы используется в системах водоснабжения, отопления и в других технологических системах.

Особенности конструкции

Схема затвора ПТ
  1. Для увеличения срока работы изделия применяется более прочная к износу наплавка уплотнения корпуса;
  2. Уплотнительное кольцо в диске позволяет упростить его замену и обслуживание;
  3. Диск соединяется с валом при помощи шлиц. По сравнению со шпоночным соединением, шлицевое позволяет увеличить срок службы детали;
  4. Установленные в бугельном узле подшипники качения помогают уменьшить давление на привод;
  5. Затворы ПТ, по сравнению с другими аналогичными устройствами с нейтральной рабочей средой, обладают меньшей массой и габаритами. Это влияет на использование в условиях ограниченного пространства и уменьшает количество опор для трубопровода.

Пресс-масленки, предусмотренные конструкцией затвора, подводят смазку в вал и диск в подшипнике скольжения. Это продлевает срок использования детали.

Запорную арматуру необходимо обслуживать один раз в год с использованием смазок ВНИИНП-232 (ГОСТ 14068-79) или ЦИАТИМ-221 (ГОСТ 9433-80).

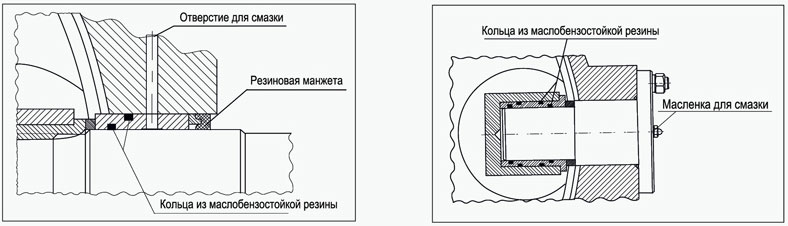

Схема смазки затвора ПТ

Материалы основных деталей

Наименование детали Материал по ГОСТ
Корпус Сталь 20 или 20Л
Диск Сталь 20 или 20Л
Вал Сталь 14Х17Н2
Кольцо уплотнительное Резина 1ТКФ, В-14, СБ-26, Экосил, Экорабер
Гайка, шпилька Сталь 35
Уплотнение корпуса Сталь 08Х18Н10Т

Управление

Деталь управляется с помощью электропривода или редуктора. Компания-изготовитель привода выбирается по желанию заказчика и может быть как отечественная, так и зарубежная.

Требования к выбору приводного устройства

DN, мм PN, МПа Обозначение по чертежу Настройка муфты крутящего момента, Нм Тип присоединения к арматуре
400 1,0 ПТ99052-400 35 А
1,6 ПТ99055-400 63
500 1,0 ПТ99052-500 60
1,6 ПТ99055-500 130 Б
600 1,0 ПТ99052-600 80 А
1,6 ПТ99055-600 240 Б
800 1,0 ПТ99052-800 300
1,6 ПТ99055-800 360 В
1000 1,0 ПТ99052-1000 420
1,6 ПТ99007-1000 710
1200 1,6 ПТ99052-1200 700
1400 0,25 ПТ99097-1400 250
1600 0,25 ПТ99097-1600 250
2000 0,25 ПТ99097-2000 500

Технические характеристики

ГЕРМЕТИЧНОСТЬ

Данный затвор используется при пониженных требованиях к герметичности и принадлежит к классам герметичности А и В по ГОСТ Р 54808-2011. Вид используемого уплотнения – «металл-резина»: при фланцевом соединении герметичность обеспечивается резиновыми кольцами.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ

Климатическое исполнение «У» применяется в умеренном климате при температуре окружающей среды в диапазоне от -40 и до +40 градусов по Цельсию.

Климатическое исполнение «ХЛ» применяется в холодном климате при температуре окружающей среды от -60 и до +40 градусов по Цельсию.

Категория размещения по ГОСТ 15150 – открытый воздух (1).

При необходимости, возможно изготовление изделий для других климатических условий.

ИСПОЛНЕНИЯ

DN, мм PN, МПа Обозначение Среда рабочая:
наименование,
темп-ра, °C
Присоединение к трубопроводу Приводное устройство, наименование
400 1,0 ПТ99052-400 Вода ≤ 100

Вода, нефть ≤ 150
(по требованию заказчика)
Фланцевое Электропривод
редуктор
1,6 ПТ99055-400 Стяжное (между фланцами трубопровода)
500 1,0 ПТ99052-500 Фланцевое
1,6 ПТ99055-500 Стяжное (между фланцами трубопровода)
600 1,0 ПТ99052-600 Фланцевое
1,6 ПТ99055-600 Стяжное (между фланцами трубопровода)
800 1,0 ПТ99052-800 Фланцевое
1,6 ПТ99055-800 Стяжное (между фланцами трубопровода)
1000 1,0 ПТ99052-1000 Фланцевое
1,6 ПТ99007-1000
1200 1,6 ПТ99052-1200
1400 0,25 ПТ99097-1400
1600 0,25 ПТ99097-1600
2000 0,25 ПТ99097-2000

ПРИСОЕДИНЕНИЕ

При расположении затвора на трубопроводе необходимо чтобы ось диска была горизонтальна, а рабочая среда находилась под диском.

Возможны два варианта присоединения корпуса затвора к трубопроводу: фланцевое и стяжное межфланцевое.

Стандартные присоединительные фланцы изготавливаются по ГОСТ 12815-80 или ГОСТ Р 54432-2011, но клиенты могут заказать исполнение по другим стандартам.

В индивидуальных случаях (по требованию заказчика) комплект фланцевых затворов дополняется дополнительными деталями (крепежные детали, фланцы, прокладки).

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Обозначение Полный средний срок службы, лет, не менее Полный средний ресурс, циклов, не менее Перепад давления, Δ, МПа Наработка на отказ, циклов, не менее Гарантийная наработка, цикл Гарантийный срок эксплуатации, мес.
ПТ99052 12 3000 PN 800 850 12
ПТ99055
ПТ99007
ПТ99097 10 600 650

КОМПЛЕКТ ПОСТАВКИ

При поставке затворов формируется комплект, в который входят:

  1. Затвор с деталями и всеми комплектующими, соответствующие спецификации изделия;
  2. Комплект деталей и инструментов с ограниченным сроком службы, соответствующим договору на поставку и ведомости ЗИП;
  3. Электропривод с необходимой документацией;
  4. Разрешительная и эксплуатационная документация.

Дополнительно, при поставке, определяется необходимость в следующих условиях и от этого зависит стоимость:

  • электропривод какого производителя необходим;
  • необходимы ли ответные фланцы и крепежи;
  • необходим ли термочехол.

Сведения о нормативно-технической документации

Изделие: Затвор дисковый ПТ99052-1000, ПТ99052-1000-01 Ду 1000, Ру 10 атм., поворотный.

Класс герметичности C.

В комплект входят:

  • технический паспорт;
  • свидетельство об изготовлении;
  • сертификат соответствия;
  • руководство по эксплуатации;
  • разрешение Ростехнадзора на применение.

Цена и срок изготовления индивидуальны и уточняются при покупке или заказе.

По заявке направляются: чертеж, масса, габариты.

Прайс-лист не предоставляется для торгов и тендеров.

Отгрузить или купить продукцию можно со склада в г. Дзержинский.

ООО НПО СпецНефтеМаш осуществляет производство и продажу затворов поворотных дисковых ПТ99052-1000 (Ду1000 Ру10) под электропривод, по типу 32с917р.
